Aeroclub est un projet en cours de formation qui consiste à remettre en contexte la situation de l'entreprise Aeroclub ainsi que son réseau, à partir d'un cahier de charges de base, l'étudiant doit élaborer un réseau complet répondant aux attentes du cahier de charge, l'étudiant a la liberté d'imaginer et construire le contexte qui trouve le plus adapté selon les demandes.

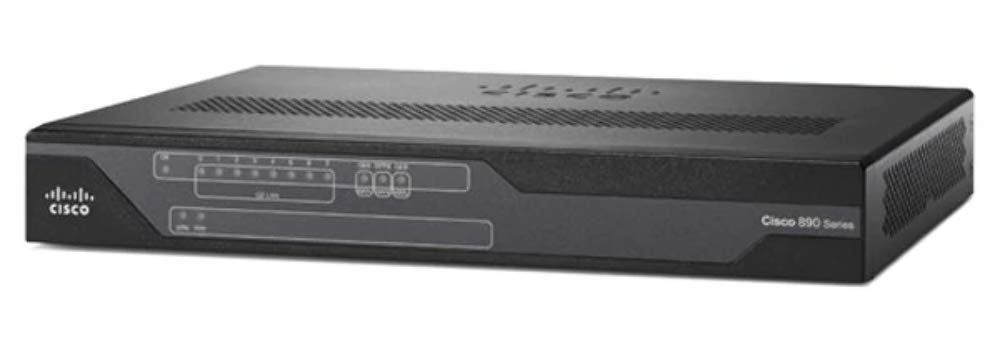

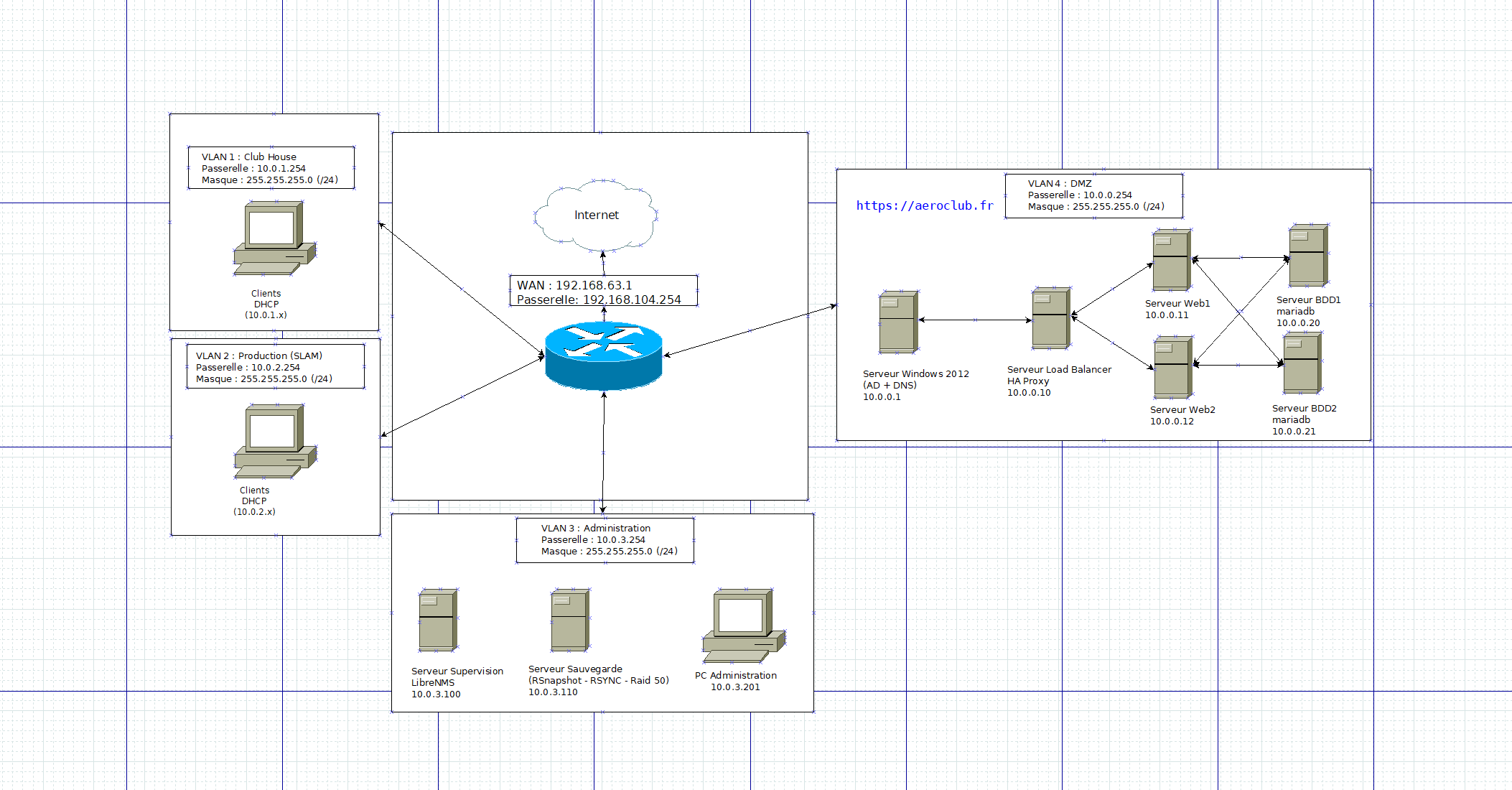

Ci-dessus se trouve le schéma explicatif de mon projet pour Aeroclub, il contient 4 zones isolées par 4 VLAN distincts via le routeur Cisco 891F, l'infrastructure est opérationnelle entièrement en interne afin d'assurer l'indépendance et le contrôle total de l'entreprise sur son patrimoine informatique, elle y comporte un site web avec double redondance (également pour la base de données) via un serveur Load Balancer avec HA Proxy, ainsi qu'un serveur Active Directory et DNS pour accéder au site via nom de domaine depuis l'interne (et donc de ne pas dépendre du réseau externe).
Elle contient également l'administration équipée d'un serveur de supervision LibreNMS et d'un serveur de sauvegarde disposant d'un RAID 50 pour la redondance.
Un tableau illustre les adresses IP des serveurs de l'infrastructure selon les VLANs:
